YG02-25限流閥 燃氣限流閥 液氨限流閥
英文：Excess FLow valve 中文：流量限制閥
YG02-25限流閥 又名超流閥是使用于城市燃氣，液氨，液化氣等管道,也使用于煉油廠,石油化工廠,火力發電廠的冷卻系統,作為控制介質流量的啟閉裝置。當管道上介質流量壓力超過本閥門額定值時，閥門自動關閉，進口端介質通過閥蕊上的小孔（5號）導流孔通過，兩端壓力平衡后彈簧自動收縮閥門開啟。

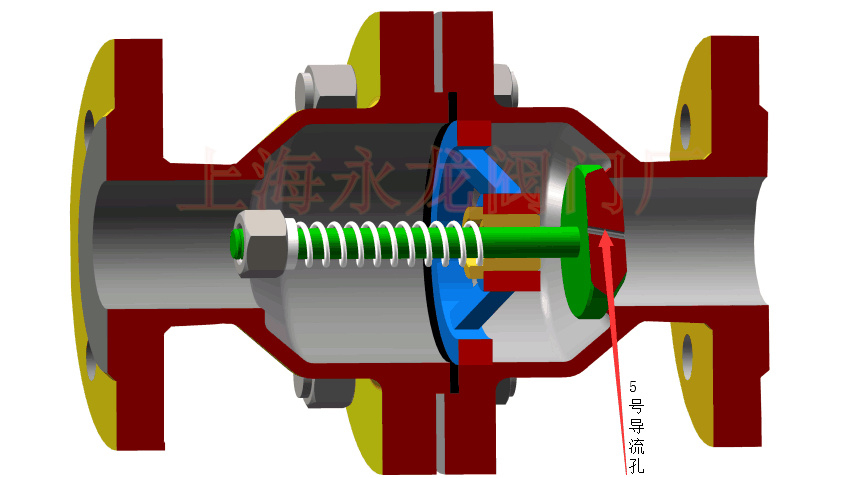

燃氣限流閥結構圖
YG01-25燃氣限流閥主要采錐型用密封面,彈簧控制流量，利用介質的流速推力控制管道上流量，適用于液化石油氣儲罐站或其他弱腐蝕性介質的液相管道系統中。當管道中的介質流量突然增大，流速超過3nVs時，閥門自動關閉，系統回復正常后，閥門自動開啟。
YG02-25液氨限流閥是一種管道設備安全保護閥門，安裝于貯罐進出口端，或管道出口端，使用于油品、液化氣、液氨、氣氨等弱腐蝕性介質。在管道內介質流速超過設定值時即時關閉，介質通過閥蕊上的小孔（5號）導流，兩端壓力平衡后彈簧自動收縮閥門開啟。保護出口端設備的安全性和可靠性。
液氨限流閥零部件明細表
“YongLong”永龍閥門相關儲罐附件產品： 阻火器 阻火透氣帽 熔斷閥 燃氣限流閥結構圖
YG01-25燃氣限流閥主要采錐型用密封面,彈簧控制流量，利用介質的流速推力控制管道上流量，適用于液化石油氣儲罐站或其他弱腐蝕性介質的液相管道系統中。當管道中的介質流量突然增大，流速超過3nVs時，閥門自動關閉，系統回復正常后，閥門自動開啟。
限流閥技術參數：
|
公稱壓力MPa |
2.5 |
|
殼體試驗壓力Mpa |
3.75 |
|
正常流速 |
≤1.5m/秒 |
|
關閉流速 |
3米/秒 |
|
適用溫度 |
-40℃-+150℃ |
|
適用介質 |
液化石油氣、天然氣、油品、氨等 |
YG02-25液氨限流閥是一種管道設備安全保護閥門，安裝于貯罐進出口端，或管道出口端，使用于油品、液化氣、液氨、氣氨等弱腐蝕性介質。在管道內介質流速超過設定值時即時關閉，介質通過閥蕊上的小孔（5號）導流，兩端壓力平衡后彈簧自動收縮閥門開啟。保護出口端設備的安全性和可靠性。

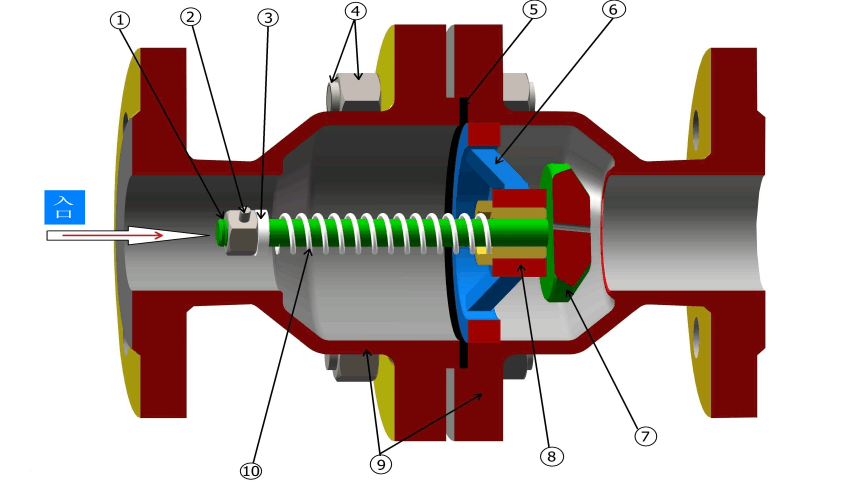

液氨限流閥零部件明細表
| 序號 |
零部件名稱 |
材料 | ||||
| WCB | LCB | F304 | F316 | F316L | ||
| 1 | 調節螺母 | F304 | F304 | F304 | F316L | F316L |
| 2 | 固定銷 | F304 | F304 | F304 | F316L | F316L |
| 3 | 調節墊圈 | F304 | F304 | F304 | F316L | F316L |
| 4 | 螺母/螺栓 | B7/2H | B7/2H | B8/8 | B8/8 | B8/8 |
| 5 | 密封墊圈 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 6 | 內支架 | WCB | LCB | CF8 | CF3 | CF3M |
| 7 | 閥瓣 | 25#焊F304 | CR13 | F304 | F316 | F316L |
| 8 | 導套 | F304 | F304 | F304 | F316 | F316L |
| 9 | 閥體 | WCB | LCB | CF8 | CF3 | CF3M |
| 10 | 彈簧 | F304 | F304 | F304 | F316L | F316L |
